奥林巴斯医疗4K腹腔镜系统参数图片报价

型号:OTV-S400_CLV-S400_WA4KL53  更新时间:2020-04-17
产品简介

奥林巴斯医疗4K腹腔镜系统参数图片报价
OTV-S400_CLV-S400_WA4KL53
ISERA 4K UHD系统的概念

奥林巴斯一直致力于通过为高清视频成像系统提供先进技术,实现与开放手术相当的腹腔镜可视性。

凭借4K技术,奥林巴斯现在通过增加超高清,宽色域和放大可视化等功能,努力使腹腔镜可视性甚至优于开放手术。

在线客服
  • 产品信息
  • 咨询留言
  • 品牌其他品牌产地类别进口
    应用领域医疗卫生,生物产业

    奥林巴斯医疗4K腹腔镜系统参数图片报价

    奥林巴斯医疗4K腹腔镜系统参数图片报价

    4K高清图像大屏幕手术腹腔镜



    VISERA 4K UHD – 提高清晰度

    VISERA 4K UHD系统的概念

    奥林巴斯一直致力于通过为高清视频成像系统提供先进技术,实现与开放手术相当的腹腔镜可视性。

    凭借4K技术,奥林巴斯现在通过增加超高清,宽色域和放大可视化等功能,努力使腹腔镜可视性甚至优于开放手术。



    超高清

    这提高了可视性,并允许更精确和安全的手术。



    更宽的色域

    这实现了丰富的色彩再现,并为每个临床学科提供合适的色彩。



    放大的可视化

    通过大屏幕和电子变焦,这提高了可视性和可操作性。



    索尼和奥林巴斯的创新

    索尼奥林巴斯医疗解决方案旨在使索尼在数字成像领域的尖端电子技术与奥林巴斯在医疗产品(包括镜片和光学技术)领域的制造和研发专业知识保持一致,从而为尽可能多的人提供高质量的医疗服务 尽可能地促进医学进步。

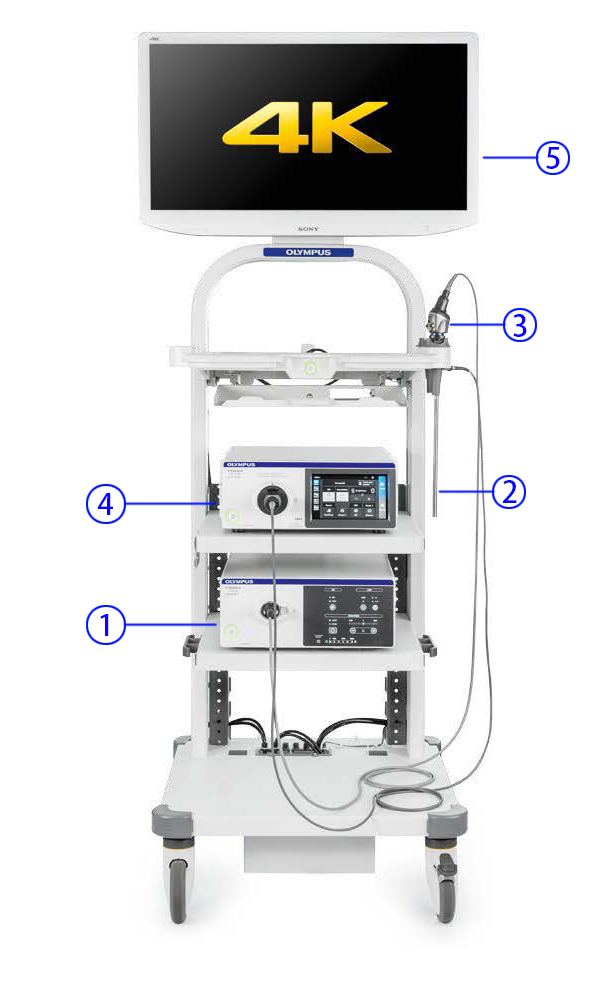

    VISERA 4K UHD – 成像链

    所有组件无缝协作,以提高可见性。 从灯光到显示器的每个组件都专为超高清4K/ 全高清4K而设计。

    VISERA_4K_UHD

    • CLV-S400 – 氙灯冷光源
    • ULTRA光学视管
    • CH-S400-XZ-EA/EB – 摄像头
    • OTV-S400 – 图像处理装置
    • LMD-X550S / LMD-X310S – 液晶显示器

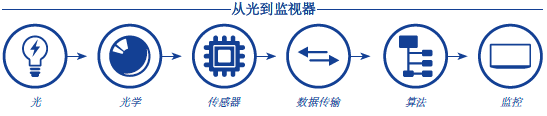

    从光源到监视器



    提高可见度 – 在不同颜色模式下



    超高清

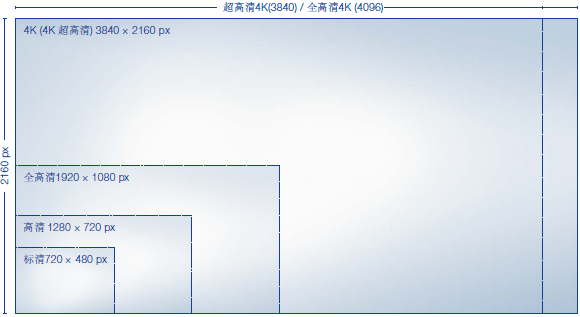

    4K – 四倍全高清分辨率

    • 全高清成像系统提供四倍的信息传统

    • VISERA 4K UHD支持4K UHD (3840 × 2160)和全4K (4096 × 2160)分辨率

    四倍全高清分辨率



    远离尘嚣的沉浸式体验

    比全高清细节多四倍 - 具有更短距离(高清距离的一半)的沉浸式体验。

    4K观看距离高清观看距离

    观看距离:对角线1,5x 屏幕        观看距离:对角线3x屏幕



    4K高清图像

    高清图像



    优化整个4K成像链

    每层成像的微调和每个功能的理想设计意味着优化的手术图像。

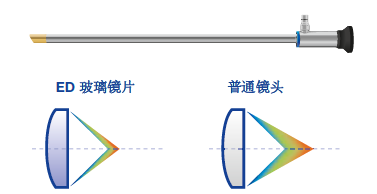

    ED玻璃镜片 – 锐利图像

    • 针对高分辨率成像进行了优化

    • 高空间频率下的高对比度

    锐利图像

    ED玻璃镜片



    Exmor R®传感器 – 在任何条件下都能获得更清晰的图像

    • 比传统传感器灵敏两倍

    • 在低光照条件下具有更高的图像质量



    清晰的图像

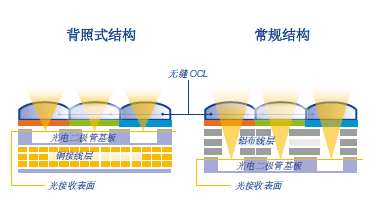

    背照式结构

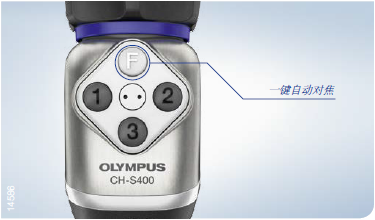

    一键式自动对焦 – 快速准确

    • 实现良好视图

    • 图像中心立即对焦

    • 手术过程中简化了可用性



    自动对焦图像

    一键式自动对焦

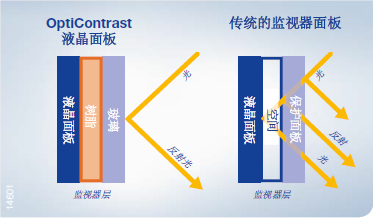

    OptiContrast™液晶面板 – 理想的对比度

    • 减少反射

    • 手术过程中没有遮挡的图像



    没有遮挡的图像

    液晶面板

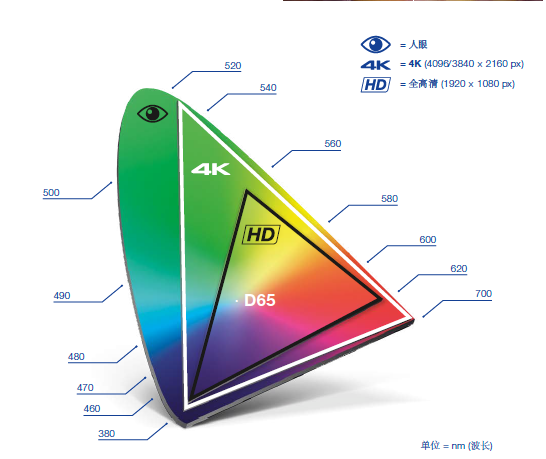

    更广泛的色彩

    更多细节,更多差异

    VISERA 4K UHD采用4K彩色格式(BT2020),可产生更宽的色域。这样可以实现丰富的色彩再现性,并为每个临床学科提供合适的颜色。

    • 更容易确定组织边界

    • 更好地观察血管和病变



    4K彩色格式



    放大可视化

    55” 4K UHD显示器 – 扩展您的视图

    • 图像营造出沉浸感,让OR团队完全专注于外科手术

    • 整个OR团队的全景视图,具有良好观看距离和宽视角

    • 病变看起来比现有监护仪大,使外科医生能够更精确地操作

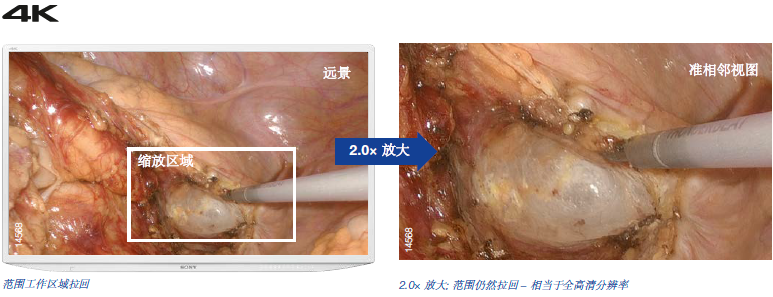

    更贴近每一个细节

    • 相当于全高清分辨率,即使在2.0倍变焦时 - 放大并远离操作区域

    • 更安全,更明显的操作领域,减少手工器械的“剑斗”,防止雾气和烟雾

    • 使外科医生即使在放大时也能以高精度观察身体组织的精细图案和结构



    4K变焦

    高清变焦



    产品概述

    ULTRA光学视管

    ED玻璃镜片 – 锐利的图像

    • 针对高分辨率成像进行了优化

    • 高空间频率下的高对比度

    • 可比工作长度为5.4mm和10mm



    大视场

    • 与传统的高清内窥镜相比,视野增加了20%



    全高压消毒

    • 由于光学视管完全可重复使用,减少了浪费



    无失真图像 (5.4mm光学视管)

    • 即使在边缘也能清晰显示图像

    • 无桶或枕形失真

    ULTRA光学视管

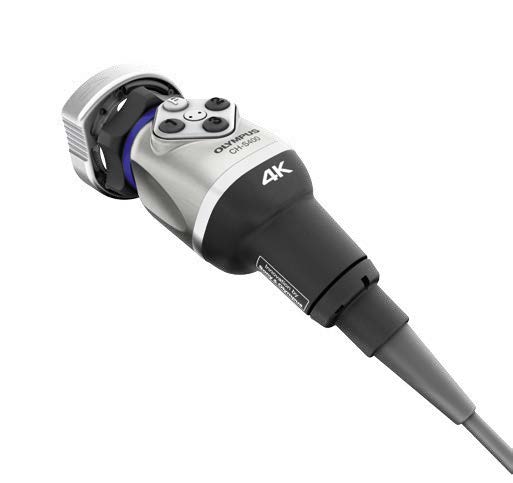

    CH-S400-XZ-EA/EB – 4K摄像头

    使用4K Exmor R® CMOS传感器和光纤传输,噪点更小,图像更清晰

    • 与普通CMOS传感器相比具有高灵敏度

    • 噪点更小(双重降噪功能)

    • 无延迟(4K高速传输)



    优良视图(快速准确)

    • 一键式自动对焦功能始终使外科医生能够看到组织/纹理的



    精细细节

    • 电子变焦允许外科医生观察身体组织的精细图案和结构 -即使在放大时也能以高精度观察



    改进的可操作性(人体工学设计)

    • 小巧紧凑的摄像头

    • 新的耦合器设计

    CH-S400 4K摄像头

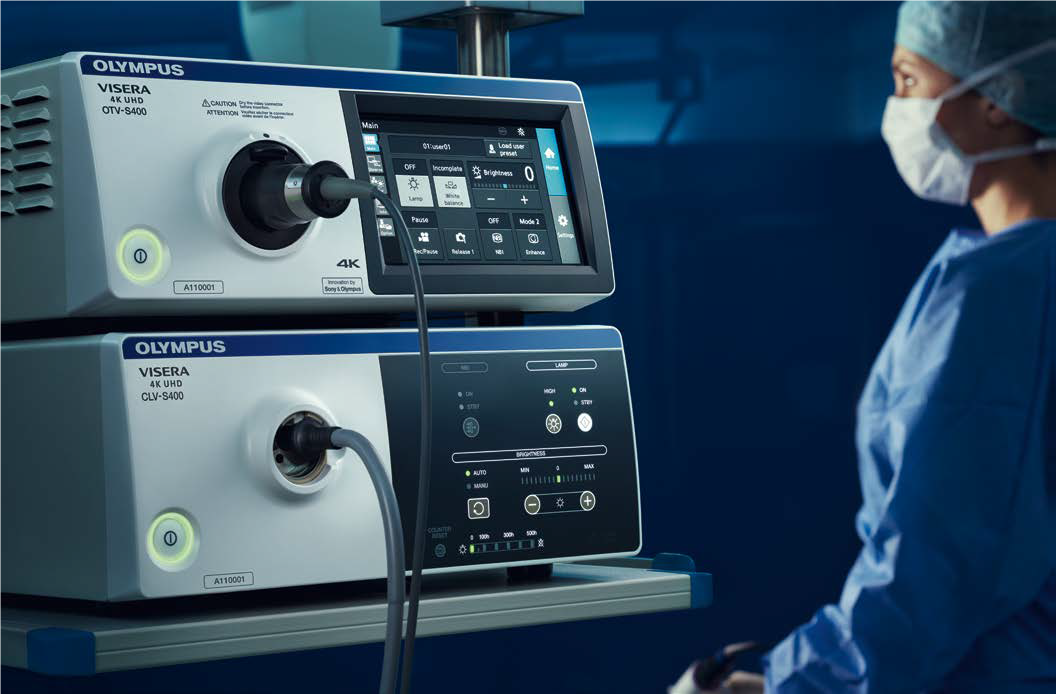

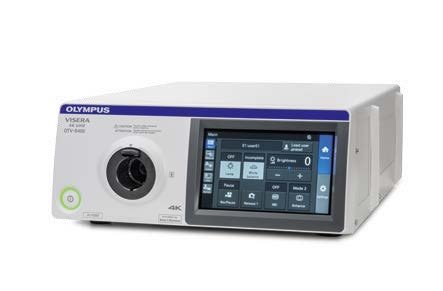

    OTV-S400 – VISERA 4K UHD图像处理装置

    4K高清的图像处理

    • 宽色域

    • 16轴色相调整(根据外科医生的偏好进行更精确的颜色设置)

    • 改进了AE(自动曝光)功能



    改进的可操作性

    • 触摸面板可在过程中进行调整

    • 轻松注册和加载用户预设

    OTV-S400图像处理装置

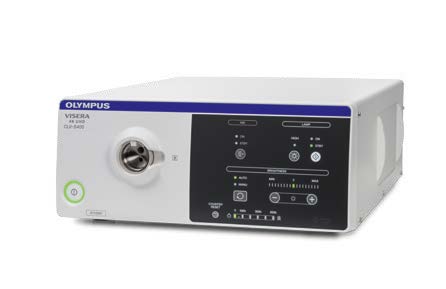

    CLV-S400 – VISERA 4K UHD氙灯冷光源

    4K系统的自定义光源

    • 300W氙灯

    • 自动灯光控制

    • 兼容NBI

    CLV-S400冷光源



    LMD-X550S / LMD-X310S – 液晶显示器

    医疗监视器

    • 使用OptiContrast™面板技术,提供更高的对比度和更少的色彩模糊

    • 支持4K分辨率(4096 × 2160 / 3840 × 2160)和更宽的色域

    • 更薄更轻巧的设计

    订购信息

    订单号

    外径

    视角 (DOV)

    工作长度

    插入管宽度

    WA4KL500

    5.4 mm

    315.3 ± 0.5 mm

    5.45 mm

    WA4KL530

    5.4 mm

    30°

    315.5 ± 1.5 mm

    5.45 mm

    WA4KL545

    5.4 mm

    45°

    315.5 ± 1.5 mm

    5.45 mm

    WA4KL100

    10 mm

    315.9 ± 0.5 mm

    10.2 mm

    WA4KL130

    10 mm

    30°

    317.1 ± 1.5 mm

    10.2 mm

    WA4KL145

    10 mm

    45°

    317.7 ± 1.5 mm

    10.2 mm



    OTV-S400图像处理装置产品规格

    电源

    额定电压

    220–240 V AC;在±10%以内

    额定频率

    50/60 Hz; 在±1 Hz范围内

    额定输入

    350 VA

    尺寸

    尺寸

    390(W) × 160(H) × 506(D)mm

    重量

    13.5 kg

    观察

    信号系统

    对应4K和高清

    信号输出(分辨率)

    4096 × 2160,3840 × 2160,或者可以选择1920 × 1080

    信号输出(传输方式)

    可以选择3G-SDI或HD-SDI

    白平衡调整

    可调

    标准颜色图表输出

    可以显示“彩条”屏幕

    色调调整

    红色调整±8 步

    蓝色调整±8 步

    色度调整±8 步

    自动增益控制(AGC)

    由于内窥镜的远端距离物体太远,当光线不足时,图像可以被电子放大

    对比度

    正常,正常图像

    高,与正常相比,使暗部变暗并使亮部变亮

    低,与正常相比,使暗部变亮并使亮部变暗

    虹膜区

    自动,自动设定曝光区域以获得对象的亮度

    中心,中心加权测量

    图像增强设置

    可以电子增强内窥镜图像中的精细图案或边缘

    可以增加图像清晰度可以根据用户设置选择结构增强或边缘增强

    结构增强,增强图像中精细图案的对比度

    边缘增强,增强内窥镜图像的边缘

    NBI 观察

    该观察使用窄带观察光

    内窥镜的远程开关功能

    可以在用户预设中设置内窥镜上的远程开关的功能

    文档

    显示记录状态

    刻录机的录像状态可以显示在监视器上

    显示图像信息

    监视器上可显示以下数据:

     变焦比/单触自动对焦/观察模式/NBI观察模式

    存储备份

    用户预设

    可以注册10个用户预设

    记忆所选设置

    即使视频系统中心关闭,以下设置也会保留在内存中:

     系统设置/色调/色彩模式/对比度/增强/白平衡

    分类(电子医疗设备)

    防触电保护类型

    Class I

    应用部件的防触电保护等级

    BF型应用部分

    防爆等级

    视频系统中心应远离易燃气体



    CLV-S400冷光源产品规格

    电源输入

    额定电压

    100–240 V AC;在±10%以内

    额定频率

    50/60 Hz;在±1 Hz范围内

    额定输入

    500 VA

    尺寸

    尺寸

    391(W) × 162(H) × 521(D)mm

    重量

    15.5 kg

    照明

    检查灯

    氙气短弧灯(无臭氧)300 W

    平均灯泡寿命

    连续使用约500小时(间歇使用,灯泡寿命可能略有不同)

    点火方式

    开关稳压器

    亮度调整光路

    光阑控制

    冷却

    强力风冷

    强度模式

    正常或高强度

    NBI 观察

    可用

    应急灯

    卤素灯(镜子内)12 V 35 W

    平均应急灯寿命

    大约500个小时

    自动亮度控制

    自动亮度控制方法

    伺服隔膜法

    自动曝光

    17 步

    前面板上的指示灯

    应急灯

    表示没有应急灯,断开连接并使用应急灯

    NBI

    启用NBI观察模式时,观察模式指示灯亮起

    设置内存



    即使光源关闭,也会存储设置(观察模式除外)

    分类(医疗电气设备)

    防触电保护类型

    Class I

    应用部件的防触电保护等级

    BF型应用部分

    防爆等级

    光源应远离易燃气体
